Những Lưu Ý Quan Trọng Khi Lắp Đặt Máy Lạnh Tủ Điện Rittal Blue e + SK 3186930

Trong các hệ thống tự động hóa nhà xưởng, tủ điện điều khiển giữ vai trò vận hành và bảo vệ nhiều thiết bị quan trọng như biến tần, PLC hoặc servo. Khi nhiệt lượng trong tủ vượt mức cho phép, linh kiện có thể suy giảm hiệu suất hoặc phát sinh lỗi. Vì vậy, máy lạnh tủ điện chuyên dụng thường được sử dụng để duy trì điều kiện nhiệt độ phù hợp.

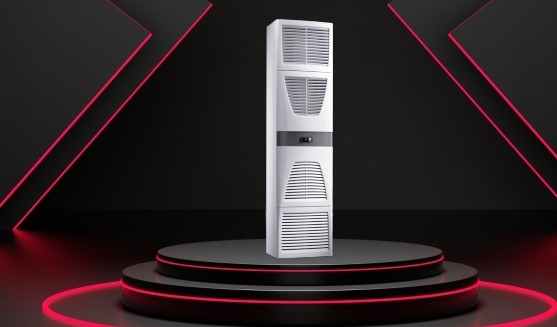

Rittal Blue e model SK 3186930 là máy lạnh tủ điện gắn vách, có công suất làm mát danh định 2 kW ở điều kiện L35/L35. Theo thông tin từ nhà sản xuất, thiết bị kết hợp công nghệ biến tốc và heat pipe, hỗ trợ nhiều dải điện áp và có màn hình cảm ứng để cài đặt, theo dõi trạng thái vận hành.

1.1. Kiểm tra đúng model và thông số kỹ thuật

Trước khi thi công, kỹ thuật viên cần đối chiếu mã SK 3186930 trên nhãn máy, tài liệu đi kèm và sơ đồ đấu nối. Các thông số chính được Rittal công bố gồm:

• Kiểu lắp đặt: Gắn vách.
• Công suất làm mát: 2 kW ở điều kiện L35/L35, 50/60 Hz.
• Nguồn điện định mức: 110–240 V, một pha, 50/60 Hz hoặc 380–480 V, ba pha, 50/60 Hz.
• Kích thước máy: Rộng 450 mm, cao 1.600 mm, sâu 294 mm.
• Kích thước lỗ lắp đặt yêu cầu: Rộng 433 mm, cao 1.579 mm.
• Cấp bảo vệ mạch trong: IP55.
• Nhiệt độ cài đặt mặc định: 35°C; dải cài đặt 20–50°C.

Thông số cần được đối chiếu lại với nhãn máy và phiên bản tài liệu sản phẩm chính thức của Rittal tại thời điểm lắp đặt.

1.2. Sử dụng đúng bản mẫu cắt của Rittal

Kỹ thuật viên nên sử dụng bản vẽ hoặc bản mẫu cắt do Rittal cung cấp thay vì tự ước lượng bằng thước dây. Sai lệch ở vị trí lỗ bắt vít hoặc mép cắt có thể khiến máy không áp sát bề mặt tủ, tạo khe hở và ảnh hưởng đến khả năng làm kín.

Trước khi cắt, cần kiểm tra vị trí linh kiện bên trong, khả năng chịu tải của cửa hoặc vách tủ và phương án nâng thiết bị. Model này có khối lượng đáng kể nên quá trình vận chuyển, nâng và cố định cần sử dụng phương tiện phù hợp, tránh để máy rơi hoặc làm mất cân bằng tủ điện.

1.3. Bảo đảm không gian thông thoáng

Cửa hút và cửa thổi gió không được bị che khuất. Theo hướng dẫn lắp đặt, khoảng cách giữa các máy lạnh hoặc giữa máy lạnh và tường cần tối thiểu 200 mm. Thiết bị phải được lắp gần thẳng đứng, với độ lệch tối đa 2°. Không gian bên trong tủ cũng cần được bố trí để luồng khí lạnh có thể tuần hoàn đều quanh các linh kiện.

2.1. Dán gioăng làm kín đúng kỹ thuật

Gioăng đi kèm phải được lắp đúng theo hướng dẫn tại bề mặt tiếp xúc giữa máy lạnh và vỏ tủ. Dải gioăng cần liên tục, không bị đứt, gấp hoặc chồng chéo bất thường. Đây là bộ phận giúp hạn chế nước và không khí ẩm xâm nhập qua vị trí lắp đặt.

Rittal yêu cầu vỏ tủ được làm kín ở tất cả các phía trước khi lắp máy. Các vị trí đi cáp, mối nối vỏ tủ và gioăng cửa cần được kiểm tra để duy trì độ kín phù hợp. Nếu tủ bị hở, không khí ẩm có thể liên tục đi vào, làm tăng lượng nước ngưng và khiến hệ thống làm lạnh phải hoạt động nhiều hơn.

2.2. Bố trí đường thoát nước ngưng đúng độ dốc

SK 3186930 có bộ bay hơi nước ngưng bằng điện tích hợp. Theo tài liệu Rittal, bộ phận này có thể xử lý lượng nước ngưng điển hình lên đến khoảng 100 ml/giờ khi tủ đã được kết nối. Nếu lượng nước ngưng lớn hơn, có thể lắp thêm ống thoát phù hợp.

Ống thoát phải có độ dốc xuống liên tục, không bị gập và không bị thu hẹp tiết diện khi nối dài. Đầu ra nên được dẫn đến vị trí thoát nước hoặc bộ bay hơi nước ngưng ngoài. Không bố trí đường ống gây hiện tượng siphon hoặc cản trở dòng chảy tự nhiên.

2.3. Cân nhắc lắp công tắc giới hạn cửa tủ

Rittal hỗ trợ công tắc giới hạn cửa dưới dạng phụ kiện. Khi cửa tủ mở, công tắc giúp quạt và máy nén giảm tốc rồi dừng sau khoảng thời gian ngắn, qua đó hạn chế không khí ẩm xâm nhập và giảm nguy cơ ngưng tụ. Thiết bị phải được đấu nối đúng chân tín hiệu theo sơ đồ của nhà sản xuất và không được cấp điện áp ngoài vào tiếp điểm này.

3.1. Đấu nguồn theo nhãn máy và sơ đồ đầu nối

SK 3186930 hỗ trợ 110–240 V một pha hoặc 380–480 V ba pha, cùng tần số 50/60 Hz. Kỹ thuật viên phải đối chiếu nguồn điện thực tế với nhãn máy và sơ đồ đấu dây trước khi cấp điện. Việc lắp đặt điện chỉ nên do người có chuyên môn thực hiện và phải tuân thủ quy định an toàn điện hiện hành.

Nguồn cấp cần có thiết bị ngắt toàn cực phù hợp với cấp quá áp III và dây cấp phải được bảo vệ bằng thiết bị bảo vệ quá dòng theo hướng dẫn kỹ thuật. Loại và thông số của cầu dao, cầu chì hoặc thiết bị chống quá áp cần căn cứ vào phiên bản máy, điều kiện lưới điện và tài liệu Rittal thay vì lựa chọn theo kinh nghiệm chung.

3.2. Kiểm tra dây bảo vệ và cân bằng điện thế

Dây bảo vệ PE phải được đấu nối đúng sơ đồ. Nếu hệ thống yêu cầu cân bằng điện thế để đáp ứng EMC, dây cân bằng cần được gắn vào điểm kết nối chuyên dụng trên máy. Dây tín hiệu nên được đi tách khỏi dây mang điện để hạn chế nhiễu cho cảm biến và đường truyền dữ liệu.

3.3. Chờ tối thiểu 30 phút trước khi vận hành

Máy lạnh tủ điện phải được vận chuyển ở tư thế đứng và cố định để tránh lật. Sau khi hoàn tất lắp đặt, cần chờ ít nhất 30 phút trước khi cấp nguồn. Khoảng thời gian này giúp dầu tập trung trở lại trong máy nén, bảo đảm khả năng bôi trơn và làm mát khi khởi động.

3.4. Kiểm tra nhiệt độ cài đặt và trạng thái máy

Bộ điều khiển e+ được cài đặt mặc định ở 35°C và cho phép điều chỉnh trong khoảng 20–50°C. Mức cài đặt cuối cùng cần dựa trên giới hạn nhiệt độ của linh kiện, tải nhiệt trong tủ và điều kiện môi trường, không nên giảm nhiệt độ tùy ý vì chênh lệch quá lớn có thể làm tăng nguy cơ ngưng tụ và mức tiêu thụ điện.

Sau khi cấp nguồn, cần theo dõi màn hình, nhiệt độ trong tủ, tiếng ồn, luồng gió, đường thoát nước ngưng và các thông báo hệ thống. Các phụ kiện, gioăng, điểm bắt vít và đầu nối phải được kiểm tra lần cuối trước khi bàn giao.

Lắp đặt máy lạnh tủ điện Rittal Blue e+ SK 3186930 cần được thực hiện dựa trên bản mẫu cắt, thông số nguồn, yêu cầu độ kín và hướng dẫn vận hành của nhà sản xuất. Các hạng mục quan trọng gồm giữ khoảng cách thông gió, lắp gioăng đúng cách, bố trí đường nước ngưng, đấu nguồn và dây PE chính xác, chờ tối thiểu 30 phút trước khi khởi động và kiểm tra nhiệt độ cài đặt theo tải thực tế.

Do thiết bị liên quan đến điện áp công nghiệp, máy nén và môi chất lạnh, công việc lắp đặt, vận hành thử hoặc sửa chữa chỉ nên được thực hiện bởi nhân sự đã được đào tạo và có chuyên môn phù hợp. Nếu quý khách cần tư vấn hoặc hỗ trợ lắp đặt, hãy liên hệ với Điện lạnh Duy Tư.
